碳化硅(SiC)晶圆处于半导体技术的前沿，为从电力电子到可再生能源系统的广泛应用提供无与伦比的效率和性能。优质级和研究级SiC晶圆之间的决定取决于性能要求与成本之间的平衡，每个级别都满足不同的需求——优质级适合要求最高可靠性的高端应用，而研究级适合探索性项目和应用，在性能标准方面具有更大的灵活性。本指南深入探讨了SiC晶圆的关键方面，帮助客户进行选择过程，以满足其特定的项目需求。

了解SiC晶圆

碳化硅(SiC)以其卓越的材料特性而闻名，可满足先进的半导体应用需求，从根本上改变电力电子和光子学的格局。从本质上讲，SiC晶圆具有卓越的导热性，使设备能够在更高的温度下运行，而不会影响性能。这一特性对于电动汽车和工业系统中的功率器件至关重要，其中热应力下的效率和耐用性至关重要。

此外，SiC 的宽带隙能量使得能够创建能够在更高电压和频率下工作的设备，与硅基同类产品相比，显着提高能源效率并减小尺寸和重量。这种宽带隙还有助于SiC器件提供更高功率密度的能力，这是从可再生能源转换器到高速高频通信系统等应用的关键因素。

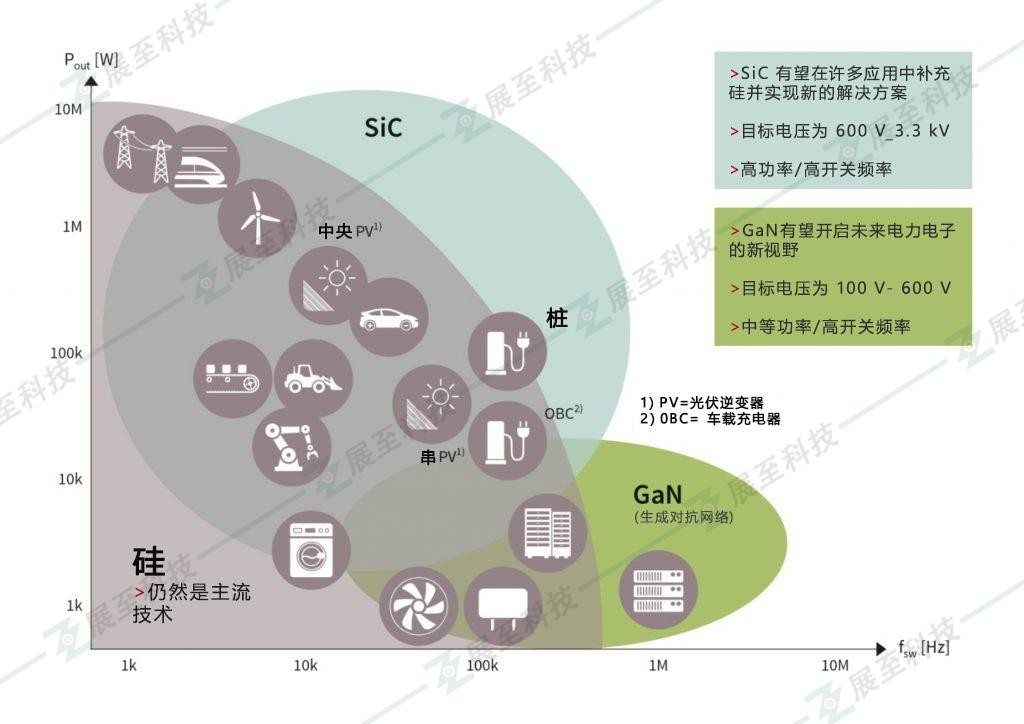

宽禁带半导体

SiC 的机械鲁棒性进一步确保了恶劣环境下的可靠性和使用寿命，使其适合航空航天、国防等领域的高要求应用。等级（优质或研究）的选择直接影响这些特性，每个等级都经过定制，以满足特定的性能阈值和成本考虑。了解SiC晶圆的内在特性以及牌号选择的影响对于工程师和设计师在创新中充分发挥这种材料的潜力至关重要。

SiC 晶圆的牌号选择标准

碳化硅 (SiC) 晶圆的分级由几个关键标准决定，这些标准直接影响其对各种应用的适用性，确保所选晶圆符合正在开发的设备的特定要求。最重要的考虑因素是缺陷密度和电气性能，这对于碳化硅元件的性能和可靠性至关重要。

缺陷密度：缺陷密度是SiC晶圆分级的主要因素，包括微管密度和位错。优质晶圆的缺陷密度显着降低，这对于高性能应用至关重要，即使是最小的缺陷也可能导致故障或效率降低。研究级晶圆虽然具有较高的缺陷密度，但适用于实验应用或可容忍轻微缺陷的非关键组件。

电性能：电性能的均匀性和具体特性（例如掺杂浓度和载流子迁移率）至关重要。优质晶圆可以严格控制这些属性，确保一致的器件性能。研究级晶圆可能表现出更广泛的可变性，使其成为精度不太重要的应用的理想选择。

优质碳化硅晶圆

优质碳化硅 (SiC) 晶圆代表了半导体行业的巅峰质量，专为需要卓越性能和可靠性的应用而设计。这些晶圆的可用面积大于或等于 90%，缺陷密度极低，微管密度 (MPD) 小于或等于 5/cm^2，确保尽可能减少可能损害器件功能的缺陷。此外，它们的电阻率均匀性大于或等于 90%，这对于需要整个晶圆具有一致电气性能的应用至关重要。

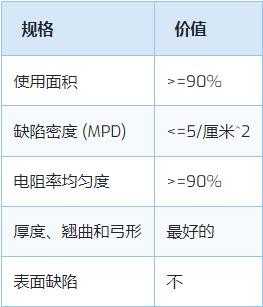

表 1. 优质 SiC 晶圆规格

优质等级还拥有在厚度、翘曲和弓形方面的最佳值，这些属性有助于最终半导体器件的稳定性和功效。不存在表面缺陷进一步强调了它们对高端应用的适用性。对质量的一丝不苟使得 优质级晶圆成为电力电子关键应用的必要选择，例如电动汽车动力系统、可再生能源电源转换器、高性能计算以及不允许出现故障的军事或航空航天技术。

研究级碳化硅晶圆

研究级碳化硅晶圆在仍保持高质量标准的同时，专为成本效益以及实验和不太关键的应用的适用性而量身定制。这些晶圆的可用面积大于或等于80%，并可承受更高的缺陷密度，微管密度 (MPD)小于或等于10/cm^2。这些规格使它们特别适合学术研究、原型开发以及可能为了节省成本而牺牲绝对最高性能指标的应用。

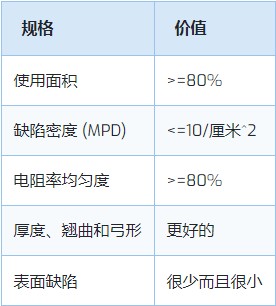

表 2. 研究级 SiC 晶圆的规格

研究级晶圆的电阻率均匀性大于或等于80%，并且具有更好（尽管不是最佳）的厚度、翘曲和弓形值，为各种实验和开发项目提供了可行的平台。极少数和小的表面缺陷的存在不会显着影响可以容忍轻微不一致的应用，例如初始阶段研究或教育目的。该等级非常适合那些希望通过创新实验突破SiC技术界限的组织，或者那些开发产品时极限性能并不重要的组织，从而能够节省成本并提高设计和应用的灵活性。

直接比较：优质 SiC 晶圆与研究级 SiC 晶圆

在为半导体应用选择碳化硅(SiC)晶圆时，了解优质级和研究级之间的细微差别至关重要。这种比较不仅阐明了每种产品的独特优势，而且有助于满足潜在客户的关注点，例如性能、成本和应用特殊性。

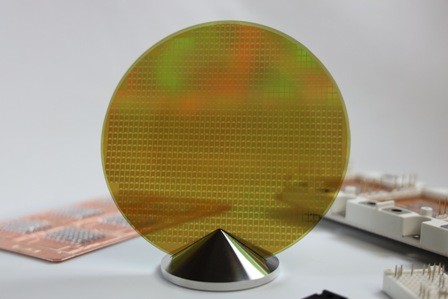

碳化硅晶圆

性能：优质级SiC晶圆因其卓越的性能而脱颖而出，其特点是纯度更高、缺陷密度更低、电性能更均匀。这些特性对于需要卓越的设备可靠性、效率和寿命的应用至关重要。例如，在电动汽车 (EV) 的电力电子器件或航空航天应用中，故障可能会产生重大的安全影响，因此优质级晶圆是不可或缺的。其卓越的热性能和电气性能确保设备在高应力和温度条件下有效运行。

相反，研究级晶圆虽然仍保持高水平的质量，但缺陷密度和性能变异性稍高。该牌号非常适合研究和开发环境，其重点是探索新的设计和技术，而不是大规模生产。研究级晶圆为研究下一代半导体的大学和研发部门提供了一种经济高效的解决方案，其中实验参数可以适应一些变化。

成本：生产优质碳化硅晶圆所需的先进制造工艺和严格的质量控制反映在其成本中。这些晶圆的价格较高，因为它们具有增强的性能以及为关键应用带来的价值。相比之下，研究级晶圆的价格更实惠，这使得它们成为预算限制为重要考虑因素的实验项目和应用的有吸引力的选择。

应用特异性：选择正确的牌号在很大程度上取决于应用的具体要求。对于高性能、商业和安全关键型应用，由于需要最高的可靠性和性能，因此对优质级晶圆的投资是合理的。例如，在电动汽车电源模块的生产中，优质级晶圆的高导热性和低缺陷密度可以显着提高车辆的续航里程和效率。

在学术或探索性环境中，重点是创新而不是直接的商业可行性，研究级晶圆提供了一个实用的平台。这些晶圆非常适合新半导体器件原型设计或进行基础材料科学研究等应用，在这些应用中，轻微的缺陷不会妨碍项目的目标。

案例场景：

高性能计算：考虑到芯片在运行正常运行时间和性能至关重要的数据中心中的应用，为高性能计算系统开发基于碳化硅的芯片的制造商将选择 Prime 级晶圆，以确保最高的效率和热管理能力。

学术研究：探索新型 SiC 半导体结构在可再生能源系统中的潜在用途的大学研究团队可能会选择研究级晶圆。稍微较高的缺陷密度是较低成本的合理权衡，特别是当研究重点是理论性能改进或材料特性时。

决策

选择优质级和研究级SiC晶圆取决于平衡几个因素：最终应用的性能要求、成本考虑以及项目的具体需求。优质级晶圆对于要求最高可靠性和性能的应用至关重要，而研究级晶圆则为实验和非关键应用提供经济高效的解决方案。通过仔细考虑这些因素，客户可以做出符合其项目目标和预算限制的明智决策，确保SiC技术在其应用中成功实施。

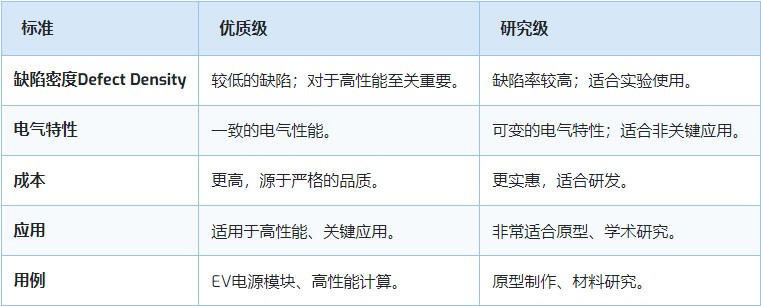

表3.优质级与研究级 SiC 晶圆之间的决策

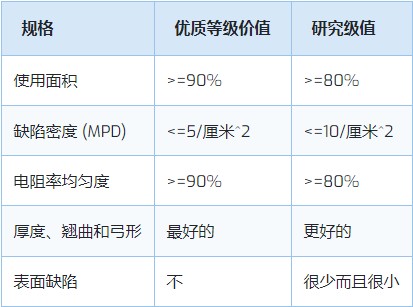

表 4. 优质级与研究级 SiC 晶圆之间的规格差异

结论

选择正确等级的碳化硅 (SiC) 晶圆对于半导体项目的成功至关重要，Prime 和 Research 等级可满足不同的需求。Prime 级晶圆对于要求最高性能和可靠性的应用来说是不可或缺的，例如电力电子和航空航天领域，其卓越的纯度和较低的缺陷密度可确保最佳功能。研究级晶圆在质量和成本之间提供了平衡，是实验和开发项目的理想选择，其中规格的灵活性可以促进创新。
